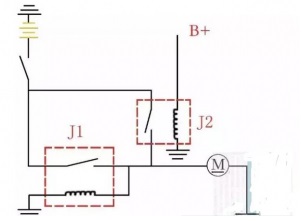

有很多朋友肯定會說，我直接在線路上加一個暗鎖開關不就行了。告訴你，那種方法是最死板，也是最不好用的，開關經常燒壞。我曾經就修過一臺車，就因?yàn)殚_關線路燒壞，造成車身線路著火。下面給大家講解一下這個電路圖的工作原理。

首先，B+給 J2繼電器控制線圈一個正電，J2繼電器吸合。同時，若打開點火開關，則下面的電路導通：

這時，打開點火開關，因?yàn)镴2繼電器工作了，則電流從電源正級，經紅色畫線部分給油泵供電，油泵工作。

同時，它也會同時給J1繼電器的控制線圈供電，J1繼電器工作，J1閉合，這時斷掉給J2繼電器的控制線圈供電，電路圖會變成如下：

這時，因?yàn)橐婚_始J2工作，有電給J1控制線圈供電，J1導通。這時哪怕J2的供電失去，油泵也不會不工作。油泵的供電，會從蓄電池正級，經紅色線部分，給油泵供電。

同時，它也會有一條支路，給J1繼電器的控制線圈供電，J1持續接通。

電路特點：

1、這個暗鎖加裝電路圖，在起動的同時，需要給J2繼電器的控制線圈B+一個正電，油泵才能正常工作。

2、而且起動后，哪怕給J2控制線圈B+一個正電，也不影響油泵的工作以及B+供電端的工作。

3、采用繼電器的控制形式，大大的減小了加裝線路的故障率。

大家可以發揮想象，這個B+可以是哪的電？？？小編我給大家例舉幾個：

1、剎車燈正電：踩住剎車的同時才能著車；

2、升窗的正電：按住升窗的同時才能著車；

3、小燈的供電：開小燈后才能著車。

加裝需要的材料：

四腳常開繼電器2個（五腳繼電器就接常開柱）、繼電器座兩個。

加裝方法：（我這個是控制油泵供電）

1、斷開原車油泵正極供電線；

2、按下圖，接好兩個繼電器；（畫的不好，請見諒）

下面是實際操作

工具:AC開關,繼電器,小剪刀,汽車電線(長度自己選擇),電工膠布.

成本:30元以內.

時間:1小時內.

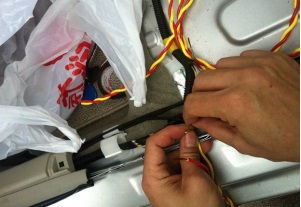

1,打開后座看到一堆線,綠的是油路,黑白是地線.

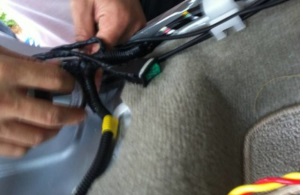

2,沿著這堆線打開一個缺口,找到綠線與黑白線剪開,用汽車電線(注:本人沒買到,因?yàn)橐�買一大圈的.汽配店不散賣,故買了相對較粗的銅電線,沒辦法,電壓是12V,電流較大,所以盡量買大點的穩妥點)連接好綠線與黑白線,并用膠布纏好.

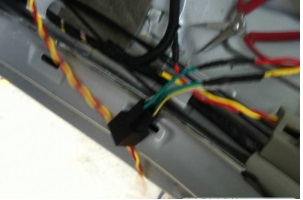

3.汽車電線另2頭接繼電器(圖中:車神之光,非廣告,牌子我也不懂,別人介紹的,版主認為是廣告可以把這個刪了.謝謝)的2根粗線.

4,繼電器2根細線連AC開關.膠布圈好.

5.開關位置與美觀自己做.

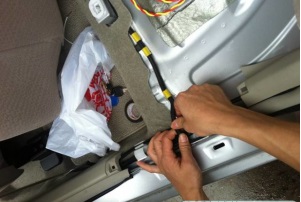

看下圖水果機拍的不清楚不好意思........

附上認證神器與600公里處女吻圖.
